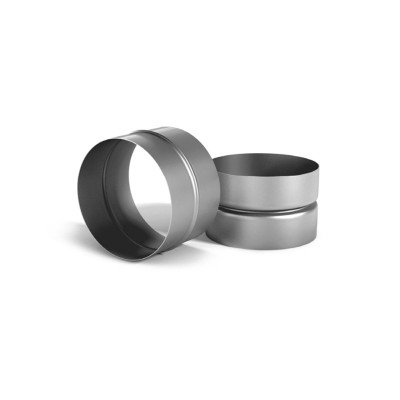

Ниппель из оцинкованной стали круглого сечения, диаметр 160 мм.
- Производитель:
- 100
- Материал:Оцинкованная сталь
- Название:Ниппель оцинкованный d160
- Страна производства:Россия
- Показать все характеристики
275.00р.
Есть в наличии
Воздуховоды для общеобменной вентиляции
Воздуховоды систем общеобменной вентиляции и кондиционирования служат для распределения (транспортировки) воздуха по обслуживаемым или рабочим зонам и обеспечения надлежащего воздухообмена. Воздуховоды из оцинкованной листовой стали круглого и прямоугольного сечений производятся в соответствии с требованиями ГОСТ 24751-81 И СП 60.13330.2016 (СНиП 41-01-2003). Прямые части, а также фасонные элементы круглого и прямоугольного сечения, изготавливаются из оцинкованной или черной стали толщиной от 0,4 до 1,2 мм.
Типы соединений
- интегрированный фланец;
- шинорейка;
- ниппель;
- фланец из уголка;
- фланец плоский.
Общие рекомендации
Сеть металлических воздуховодов рекомендуется компоновать из унифицированных стандартных деталей (прямых участков, отводов, переходов, ниппелей, заглушек и др.), а также узлов ответвлений (тройников, крестовин и врезок).
Конструкция
1 - Прямые участки. 2 - Отвод круглый 90°. 3 - Отвод прямоугольный 90°. 4 - Переход с прямоугольного на круглый. 5 - Переход с прямоугольного на прямоугольный. 6 - Переход односторонний. 7 - Ниппель внутренний. 8 - Ниппель наружный. 9 - Врезка воротниковая. 10- Заглушка. 11 - Тройник круглый. 12 - Крестовина. 13 - Врезка круглая с пластиной. 14 - Тройник прямоугольный. 15 - Утка прямоугольная. 16 - Врезка «Сапог». 17 - Заглушка прямоугольная. |
|
Ниппели
Применение
Для герметичного соединения круглых воздуховодов одного диаметра используются ниппели. Благодаря герметичности ниппельного соединения, сокращаются утечки воздуха и потери давления в сети, улучшаются шумовые характеристики. Ниппель используется для соединения только прямых участков воздуховодов.
Круглые воздуховоды с ниппельным соединением не имеют выступающих частей и требуют меньше
пространства для монтажа.
Допустимое отклонение по длине ниппеля — 5 мм.

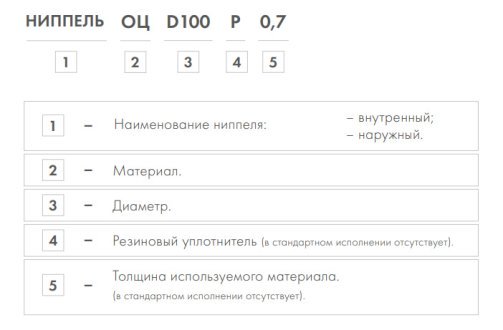

Расшифровка обозначения

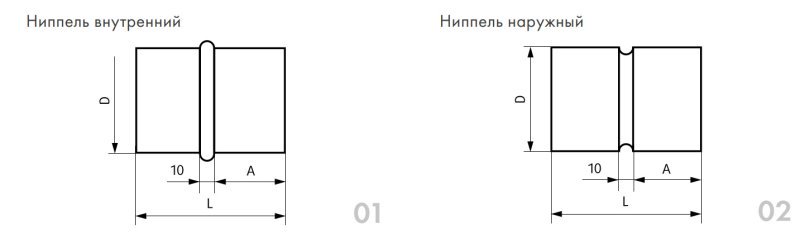

Исполнение

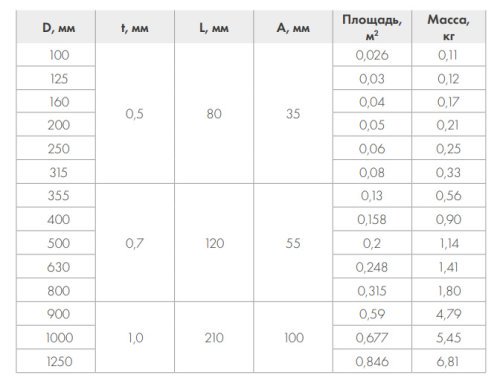

Технические данные
| Основные характеристики | |
| Материал | Оцинкованная сталь |
| Название | Ниппель оцинкованный d160 |
| Страна производства | Россия |
| Габариты | |
| Диаметр, мм | 160 |
| Сечение | Круглое |
| Другие | |
| Цвет | Серый (металлический) |
