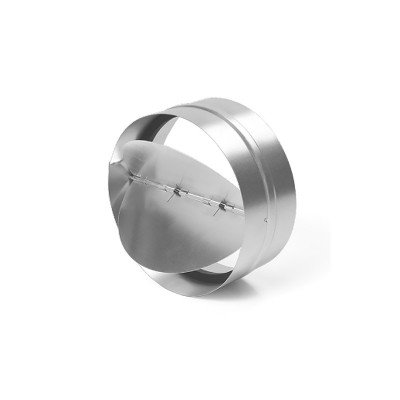

Клапан обратный круглый "бабочка" КО d125

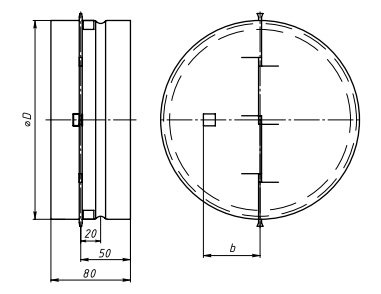

Обратный клапан круглого сечения "бабочка"

Клапаны обратные общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе.

Функционально данный тип клапанов идентичен клапанам КО, основное отличие заключается в конструкции лопаток (лепестков), принцип работы которых получил специфическое название «бабочка». Корпус клапана изготавливается из оцинкованной стали, лопатки из алюминия. Клапан имеет ниппельное соединение.

Герметичность клапана в закрытом положении достигается за счет применения специальной прокладки.

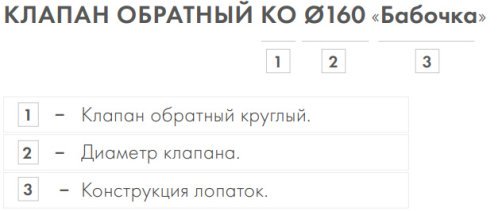

Обозначение:

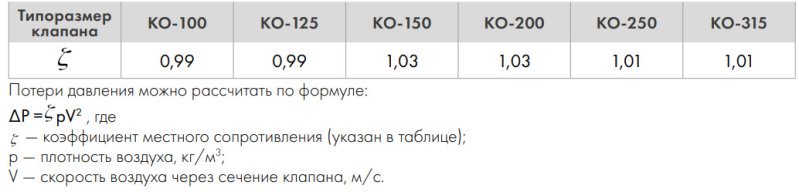

Расчет потерь давления клапанов обратных КО ("бабочка")
