- Производитель:
- 100
- Название:Экотерм УВРК-50МК
- Вид:Вентиляционный прибор
- Модификации:УВРК-50М, УВРК-50МА, УВРК-50МК, УВРК-50МИ
- Срок гарантии:1 год
- Страна производства:Россия
- Тип:Приточно-вытяжная установка
- Показать все характеристики
Приборы УВРК
Энергосберегающая вентиляция для квартир 3 в 1! Свежий воздух, комфорт и энергосбережение в 1 приборе!
Приборы УВРК-50МK позволяет:
- уменьшить размер отверстия в наружной стене;
- разместить установку в удобном для обслуживания месте, почти не занимая при этом полезной площади (неотапливаемые балконы, подсобные помещения, просто на улице);
- встраивать в сеть различные функциональные элементы (дополнительные шумоглушители, фильтры, ионизаторы воздуха и пр.);
- использовать приборы для вентиляции квартир с застекленными лоджиями (где забрать свежий воздух стандартными приборами не представляется возможным);
- иметь возможность более гибкого подхода к размещению и монтажу прибора.

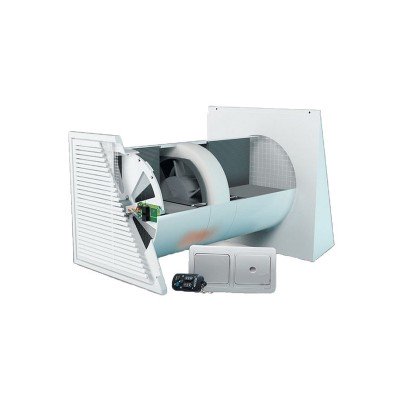

Вентиляционный прибор УВРК-50М - это:
Вентиляционный блок - основной элемент прибора. Он включает в себя соединенные последовательно два теплообменника и узел вентилятора, встроенные в общую обечайку. Для подвода и подключения проводов питания и проводов внешних управляющих устройств к блоку управления имеется набор шлейфов. Вентиляционный блок поставляется в собранном состоянии, готовом для монтажа. Его разборка потребуется Вам только для очистки от пыли после длительной эксплуатации.
Корпус с блоком управления и клапаном в УВРК-50МК выполнен в виде пластиковой коробки, в которой размещены плата блока питания, плата блока управления и клапан.
Сбоку на корпусе размещены выключатель для включения (выключения) прибора и светодиоды индикации режимов работы. С лицевой стороны корпус имеет решетку-воздухораспределитель с фильтром. С тыльной стороны (которая прилегает к стене) корпус имеет окно для подключения к прибору электропитания 220 В и окно для подключения вентиляционного блока.
Пульт дистанционного управления (ПДУ) служит для дистанционного управления прибором. Он дает возможность изменять количество подаваемого свежего воздуха и менять режимы работы прибора.
Монтажный набор для УВРК-50МК включает в себя прокладку-трафарет, кабельшлейф длиной 5 м для соединения вентиляционного блока с блоком управления, а также крепежные элементы (на рис. не показаны). Прокладка устанавливается при монтаже между стеной помещения и корпусом прибора для компенсации неровностей стены и одновременно является трафаретом для разметки расположения отверстий в стене.
- лучший в России инструмент для выполнения федерального закона об энергосбережении в ЖКХ:
ВДВОЕ СНИЖАЕТ ТЕПЛОПОТЕРИ ПОМЕЩЕНИЯ!
- круглогодичная эксплуатация: экономит зимой тепло, летом - холод;
- комфортные режимы работы для каждого времени года и суток, комфортное управление с помощью пульта дистанционного управления;
- удобство монтажа и эксплуатации для квартир, гостиниц, офисов, больничных палат и кабинетов.
Принцип работы и управление УВРК
Прибор УВРК-50М и все его последующие модификации оснащены автоматикой и дистанционным управлением.
|
Часть функций автоматика выполняет независимо от вмешательств потребителя.
К ним относятся:
- Синхронизация процессов всасывания свежего и удаления комнатного воздуха у двух приборов.
- Приборы "договариваются" какой из них будет осуществлять в данный момент приток, а какой вытяжку.
- Противодействие ветровой нагрузке.
- Снижает возможный дисбаланс между притоком и вытяжкой. При "попутном" ветровом давлении электропитание вентилятора понижается, при "встречном" - повышается.
- Удаление инея и влаги. Каждые 1.5 часа один из приборов в течение нескольких минут производит оттайку и удаление влаги. Оттайка производится пропуском нескольких циклов притока свежего воздуха. Второй прибор при этом продолжает работать в нормальном режиме. Момент его оттайки смещен на 0.75 часа.
Режимы работы приборов
Приборы УВРК могут эксплуатироваться в следующих режимах:
- режим энергосбережения, с обеспечением притока свежего воздуха и удалением комнатного с ручной очисткой регенератора;
- режим энергосбережения с автоматической очисткой регенератора, с обеспечением притока свежего воздуха и удалением комнатного;
- режим ночного энергосбережения, с обеспечением притока свежего воздуха и удалением комнатного на пониженных скоростях вентилятора с отключением на 8 часов автоматической очистки;
- режим притока, с подачей свежего воздуха в помещение, как обычный приточный оконный вентилятор;
- режим вытяжки, с удалением загрязненного комнатного воздуха, как обычный вытяжной вентилятор;
- режим нерегламентированной естественной вентиляции, без включения вентилятора, как обычная открытая форточка;
- процедура очистки - дополнительный режим, выполняемый прибором в режиме энергосбережения с автоматической очисткой регенератора и служащий для удаления инея и влаги.
Выбор режимов работы приборов осуществляется с помощью ПДУ.
Размещение УВРК-50МК
- Под окном и незастекленном балконе
- На лоджии и застекленном балконе
Основные характеристики | |
Название | Экотерм УВРК-50МК |
Вид | Вентиляционный прибор |
Модификации | УВРК-50М, УВРК-50МА, УВРК-50МК, УВРК-50МИ |
Срок гарантии | 1 год |
Страна производства | Россия |
Тип | Приточно-вытяжная установка |
Потребительские | |
Мощность вентилятора | 12-19 Вт |
Уровень шума, дБ (min-max) | 28-35 |
Площадь помещения, м2 | 30 |
Производительность | |
Количество скоростей | 10 |
Производительность, м3/ч | 160 |
Комплектация | |
Фильтры | Фильтр G3, G4 (опция) |
Нагреватель | Подогрев воздуха за счет рекуперации |
Монтажные | |
Диаметр монтажного отверстия, мм | 155 |
Толщина стены (min-max), мм | Любая |
Режимы и функции | |
Режимы работы | Приток, вытяжка, рекуперация |
Нейтрализация дыма | Нет |
Фильтрация вредных газов | Нет |
Фильтрация микроорганизмов | Нет |
Фильтрация пыли | Да |
Фильтрация пыльцы | Нет |
Эксплуатация | |
Допустимая t уличного воздуха (min..max), С | -47...+50° |
Габариты | |
Вес, кг | 7 |
Управление | |
Тип управления | Пульт Ду |
Электрические параметры | |
Питание В/Гц | 220/50 |
Эксплуатационное напряжение V | 220 |
