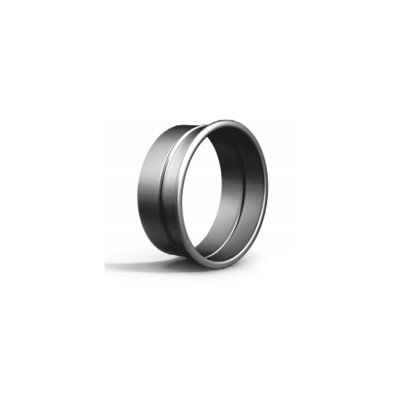

Врезка прямая из оцинкованной стали круглого сечения, диаметр 100 мм.
260.00р.
Есть в наличии
Покупай со Сбербанком

в кредит или в кредит без переплаты
АКЦИИ

Акции компании "Свежий ветер"

Воздуховоды для общеобменной вентиляции

Воздуховоды систем общеобменной вентиляции и кондиционирования служат для распределения (транспортировки) воздуха по обслуживаемым или рабочим зонам и обеспечения надлежащего воздухообмена. Воздуховоды из оцинкованной листовой стали круглого и прямоугольного сечений производятся в соответствии с требованиями ГОСТ 24751-81 И СП 60.13330.2016 (СНиП 41-01-2003). Прямые части, а также фасонные элементы круглого и прямоугольного сечения, изготавливаются из оцинкованной или черной стали толщиной от 0,4 до 1,2 мм.


Типы соединений

  • интегрированный фланец;
  • шинорейка;
  • ниппель;
  • фланец из уголка;
  • фланец плоский.

Общие рекомендации

    Сеть металлических воздуховодов рекомендуется компоновать из унифицированных стандартных деталей (прямых участков, отводов, переходов, ниппелей, заглушек и др.), а также узлов ответвлений (тройников, крестовин и врезок).


    Конструкция

    1 - Прямые участки.

    2 - Отвод круглый 90°.

    3 - Отвод прямоугольный 90°.

    4 - Переход с прямоугольного на круглый.

    5 - Переход с прямоугольного на прямоугольный.

    6 - Переход односторонний.

    7 - Ниппель внутренний.

    8 - Ниппель наружный.

    9 - Врезка воротниковая.

    10- Заглушка.

    11 - Тройник круглый.

    12 - Крестовина.

    13 - Врезка круглая с пластиной.

    14 - Тройник прямоугольный.

    15 - Утка прямоугольная.

    16 - Врезка «Сапог».

    17 - Заглушка прямоугольная.


    Врезки

    Применение


    Круглые врезки предназначены для присоединения воздуховода одного диаметра к системе воздуховодов другого диаметра или сечения. Также круглые врезки используются для присоединения круглых воздухораспределителей к системе воздуховодов.


    Установка


    Для установки врезки в воздуховод в нем необходимо сделать отверстие. Сторона основного воздуховода должна быть, как минимум, на 50 мм больше отверстия для врезки. Врезка крепится механически к воздуховоду с помощью вытяжных заклепок. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнения.


    Расшифровка обозначения


    Исполнение

    1. Врезка прямая
    2. Врезка воротниковая

    Врезка прямая может быть изготовлена для любых типов воздуховодов. Врезки могут быть стандартных размеров, а также могут иметь нестандартную форму и сечение.



    Технические данные




    Типовые диаметры врезок



    Основные характеристики
    Материал Оцинкованная сталь
    Название Врезка прямая оцинкованная d100
    Страна производства Россия
    Габариты
    Диаметр, мм 100
    Сечение Круглое
    Другие
    Цвет Серый (металлический)
